für die industrielle Bildverarbeitung

LED Technik und LED Beleuchtungen für die industrielle Bildverarbeitung

LED Beleuchtungen

Zur Übersicht

LED Durchlicht

LED Durchlicht – homogene Ausleuchtung

Die LED Durchlicht Beleuchtungen besitzen über die gesamte Leuchtfläche ein gleichmäßiges und homogenes Leuchtfeld.
Die hohe Packungsdichte der LEDs gewährleisten zudem eine hohe Leuchtstärke.

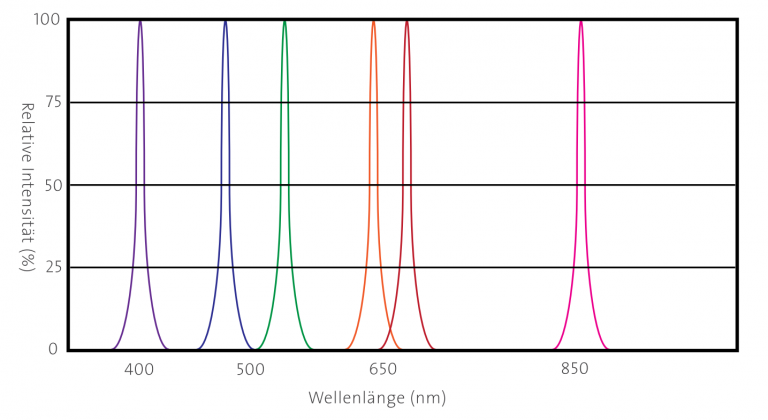

LED Durchlicht bieten bei geringen Aufbauhöhen eine Vielzahl an Möglichkeiten. Durch den modularen Aufbau können beliebige Leuchtflächen erzeugt werden, bei einer großen Auswahl an Wellenlängen – bis in den Infrarot-Bereich.
Alle Leuchten sind, trotz der hohen Lichtleistungen, für den Einsatz im Dauerbetrieb ausgelegt. Für Handarbeitsplätze zur Qualitätssicherung gibt es zudem eine 230 Vac Flächenleuchte, deren Beleuchtungsstärke über einen Drehknopf variiert werden kann.

 BezeichnungLichtfarbeBetriebsspannungAnschluss
Serie RH-30389tagelicht weiß, andere
Farben möglich
24V DCM8 Stecker
Kabellänge 2m
Details
Serie RH-30490
tagelicht weiß, andere
Farben möglich
24V DCM8 Stecker
Kabellänge 2m
Details
Serie RH-30440
tagelicht weiß, andere
Farben möglich
24V DCM8 Stecker
Kabellänge 2m
Details

LED Ringlicht

LED Ringleuchten – High-Power LEDs

Die Serie der LED Ringleuchten zeichnet sich vor allem durch ihre hohen Lichtstärken und der nahezu schattenfreien Ausleuchtung der Objekte aus. Ein großzügiger Ausbruch, der auch den Einsatz größerer Objektive ermöglicht, runden die Praxistauglichkeit der Leuchte ab.

In Ringleuchten kommen ausschließlich High-Power LEDs zum Einsatz, die höchste Beleuchtungsstärken garantieren. Durch die gute Wärmeabfuhr über die soliden Aluminium Gehäuse haben die Leuchten auch im Dauerbetrieb eine stabile und dauerhafte Lichtleistung. Für die unterschiedlichen Anwendungen stehen verschiedene Leistungsklassen und Bauarten zur Auswahl, die jeweils noch weiter spezifiziert werden können. Für Auflichtanwendungen kann aus einem breiten Sortiment an Abstrahlwinkeln und Streuscheiben gewählt werden.

 BezeichnungLichtfarbeLeistungAbmessungen
Serie D108-55kaltweiss10W∅ 108/55 x 28 mmDetails
Serie D108-55T
kaltweiss12W∅ 108/55 x 30 mmDetails
Serie D180-70
kaltweiss25WØ 180 / 70 x 27 mmDetails
Serie D225-160kaltweiss, royal blau, grün, rot25W∅ 225 / 160 x 24 mmDetails

LED Koaxialbeleuchtung

LED Koaxialbeleuchtung

Schattenfreie und homogene Ausleuchtung sind das Markenzeichen dieser Beleuchtungsart. Der integrierte Blitzcontroller macht diese Beleuchtung zu einem vielfältigen Allrounder.

Mit Koaxialleuchten wird eine prozesssichere Auswertung von stark reflektierenden Oberflächen ermöglicht. Das zur Kamera koaxiale homogene Licht vermeidet Schattenbildung und Überblendungen zugleich. Durch den integrierten dynamischen Blitzcontroller kann die Leuchte direkt mit der Kamera verbunden werden.

 BezeichnungLichtfarbeBetriebsspannungAbmessung
Serie 75×75kaltweis, rot, grün, royalblau, infrarot24V DC180 x 81 x 110 mmDetails
Serie 150×150
kaltweis, rot, grün, royalblau, infrarot24V DC265 x 156 x 200 mmDetails

LED Auflicht

LED Auflicht

LED Auflichtbeleuchtungen mit oder ohne Kamera-Durchbruch. Sehr homogene und lichtstarke Beleuchtungen in verschiedenen Größen und Farben. Hohe Schutzklassen und Sondergrößen erhältlich. Konstant homogene Ausleuchtung bis in den Randbereich..

 BezeichnungLichtfarbeBetriebsspannungAbmessung
RH-30350tageslicht weiß, andere Farben erhältlich24V DCL=800 D1=45 D2=42Details
RH-30280
tageslicht weiß, andere Farben erhältlich24V DCL=1000 D1=45 D2=42Details

LED Rohrleuchten

LED Rohrleuchten

LED Rohrleuchten mit diffusor bis 2000mm Länge erhältlich. Aufgrund des Abstrahlwinkels von 120° eignet sich diese Beleuchtung hervorragend zum Ausleuchten großer Objekte. Durch Schutzklasse IP67 ist der Einsatz auch unter extremen Bedingungen möglich.

Die meisten der vorgestellten Produkte sind in vielen unterschiedlichen Grössen, Farben (weiß, rot, grün, blau, infrarot) und Charakteristiken erhältlich.

 BezeichnungLichtfarbeAbstrahlwinkelLeistung (W)Abmessung
ROHRLEUCHTE GERICHTET
RH-30320
tageslicht weiß, andere Farben erhältlich70° und 120°8L=160 D1=45 D2=42Details
RH-30278
tageslicht weiß, andere Farben erhältlich70° und 120°14L=420 D1=45 D2=42Details
RH-30344
tageslicht weiß, andere Farben erhältlich70° und 120°20L=6000 D1=45 D2=42Details
RH-30350
tageslicht weiß, andere Farben erhältlich70° und 120°27L=800 D1=45 D2=42Details
RH-30288
tageslicht weiß, andere Farben erhältlich70° und 120°34L=1000 D1=45 D2=42Details
ROHRLEUCHTE DIFFUS
RH-30440
tageslicht weiß, andere Farben erhältlich140° diffus18L=400 D1=54 D2=50Details
RH-30408
tageslicht weiß, andere Farben erhältlich140° diffus7L=160 D1=54 D2=50Details
RH-30364
tageslicht weiß, andere Farben erhältlich140° diffus24L=800 D1=54 D2=50Details
RH-30355
tageslicht weiß, andere Farben erhältlich140° diffus45L=1000 D1=54 D2=50Details
RH-30366
tageslicht weiß, andere Farben erhältlich140° diffus24L=540 D1=54 D2=50Details
RH-30383
tageslicht weiß, andere Farben erhältlich140° diffus16L=420 D1=54 D2=50Details
RH-30394
tageslicht weiß, andere Farben erhältlich140° diffus15L=390 D1=54 D2=50Details
RH-30486tageslicht weiß, andere Farben erhältlich140° diffus6L=160 D1=54 D2=50Details
RH-30395tageslicht weiß, andere Farben erhältlich140° diffus15L=290 D1=54 D2=50Details

LED Linienbeleuchtung

LED Linienbeleuchtung

Die LED Linienbeleuchtungen sind extrem hell und der Einsatz erfolgt meistens in Zeilenkamera – Anwendungen. Durch den Linsenstab über den LEDs wird der Abstrahlwinkel verkleinert und somit eine fokusierte Linie auf dem Bauteil erzeugt. In Längen bis zu 4000mm erhältlich.

Diese High Power LED Linienbeleuchtung ist wunderbar zur Ausleuchtung von Objekten geeignet, bei welchen eine starke Lichtbündelung benötigt wird. Diese Beleuchtung bildet je nach Abstand vom Objekt eine exakte Linie bestimmter Strichstärke auf dem Objekt ab, optimal für Zeilenkamera Anwendungen.

 BezeichnungLichtfarbeBetriebsspannungAbmessung
RH-30410tageslicht weiß, rot, grün, blau, infrarot24V DCL=variabel B=21 H=19Details

LED Spots

LED Spots

Diese LED Beleuchtungen sind optimal zur punktuellen Ausleuchtung von Objekten geeignet. Viel Licht auf einer kleinen Fläche. Die Spotgröße kann beim Typ Variospot flexibel eingestellt werden. In den Farben R/G/B/W/IR erhältlich.

Alle LED Spots bestechen durch ihre hohe Leuchtkraft und eignen sich trotz ihrer geringen Abmessungen auch für die Ausleuchtung großer Flächen bei entsprechendem Arbeitsabstand.

 BezeichnungLichtfarbeAbstrahlwinkelLeistung (W)Abmessung
Serie 100×40tageslicht weiß, rot, grün, blau, infrarot, ultraviolett, amber12L=100 B=40 H=30Details
Vario D30
tageslicht weiß, rot, grün, blau, infrarotvariabel3L=128 D1=30Details
RH-30372
tageslicht weiß, rot, grün, blau, infrarot10°, 30°, 45°5L=120 H=110
D1=59 D2=80
Details
RH-30341
tageslicht weiß, rot, grün, blau, infrarot10°1H=50 D1=20 D2=40Details
RH-30341 New
tageslicht weiß, rot, grün, blau, infrarot1,5H=50 D1=20 D2=40Details

LED Dunkelfeld

LED Dunkelfeld

Sollen Merkmale wie Kratzer, Lunker oder andere Oberflächenbeschädigungen optimal erkannt werden, dann ist diese Beleuchtungsart das richtige Mittel. LED Licht unter einem definierten Winkel hebt die Fehler optimal hervor.

Produkte folgen

LED Sonderleuchten

LED Sonderleuchten

Trotz der großen Auswahl an unterschiedlichen Beleuchtungen gibt es immer wieder Einsatzfälle, die spezielle Beleuchtungen erfordern. Auch diese Einsatzbereiche decken wir jederzeit ab. Innenbeleuchtung von Rohren uvm.

Produkte folgen
